製品概要
NOISE SCOPEは、は車両内で発生するさまざまな車載ノイズ(BSR/NVH)を測定・分析し、音源の位置を特定または定量化する装置です。加速度センサーを使用して車両内で発生する振動を計測し、各センサーからの信号到達時間の差を算出して、発生源に最も近いセンサーを特定します。マイクロフォンを用いて車両から発生する車載ノイズを測定し、そのデータを定量化して、ユーザーが車載ノイズの大きさを直感的に理解できるようにします。OBD装備を接続して車両のRPMや速度データを取得し、走行中の車速に応じた騒音レベルを比較することが可能です。
製品紹介
車両で発生する雑音の位置を追跡
- 振動信号を通じて音源の位置を追跡
- 音源の位置と特定
- 定量的数値で分析

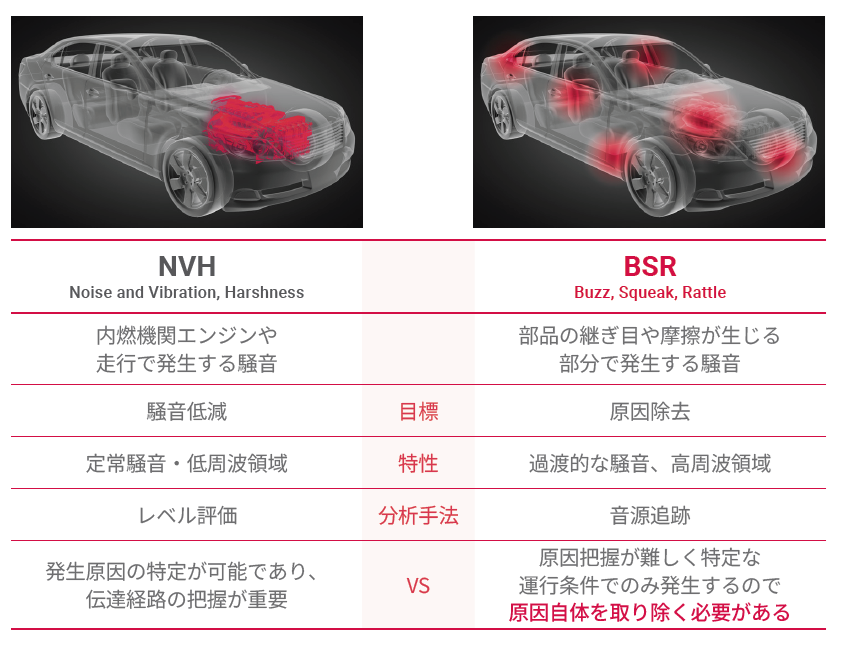

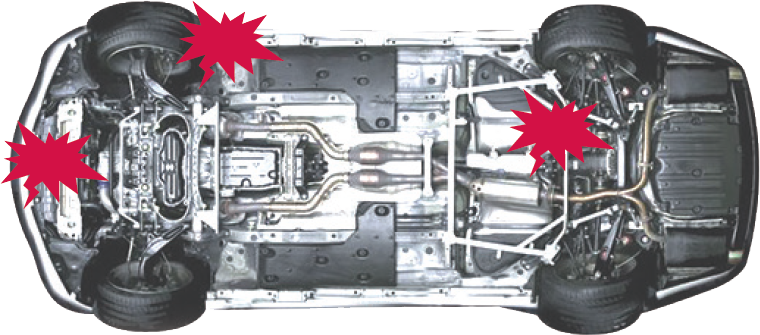

- 車両で発生する騒音の種類

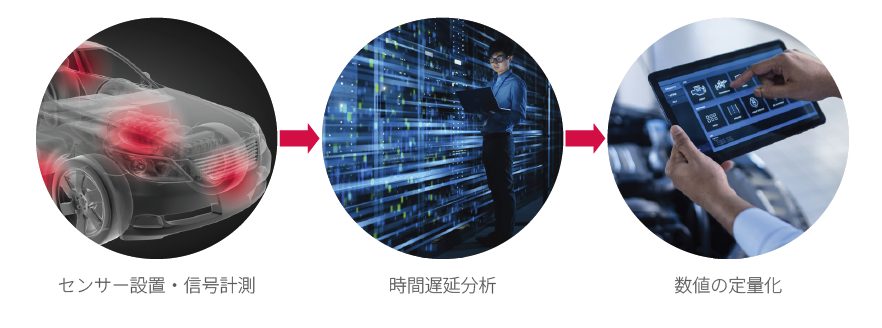

- 騒音追跡手順
- 正確な信号の測定
- 正確な時間遅延計測
- 数値の定量化

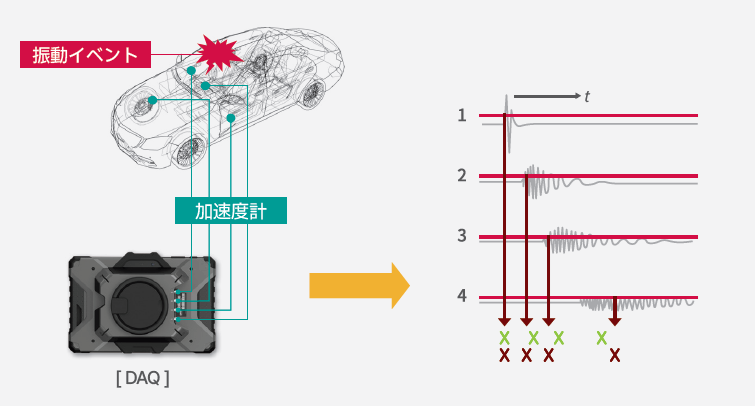

- 追跡手法の仕組み
- 複雑な形状の車体に対する簡単な追跡手法開発
- 時間遅延を利用した単純な追跡法採用

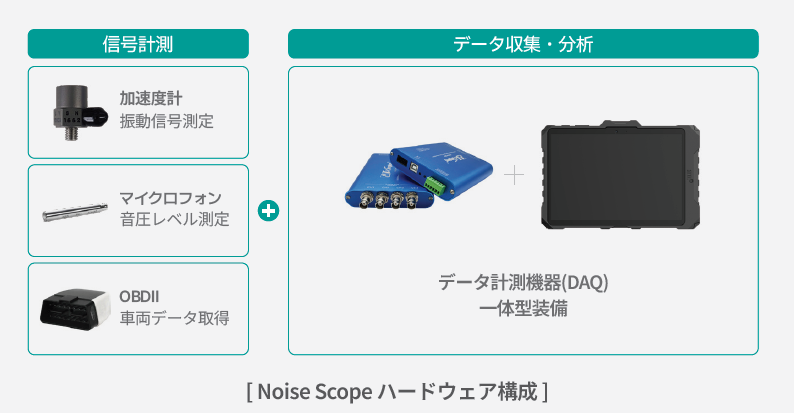

ハードウェア構成
- タブレットPCと一体化した計測機器
- 10.5 インチ ディスプレイに対応
- 4チャンネル(IEPE対応) 動的信号の測定
- 振動・音響センサー対応
- 最大サンプリングレート50kS/s対応
ハードウェアスペック

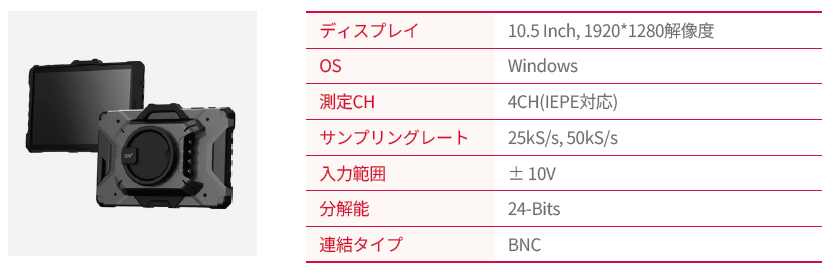

- ボディ

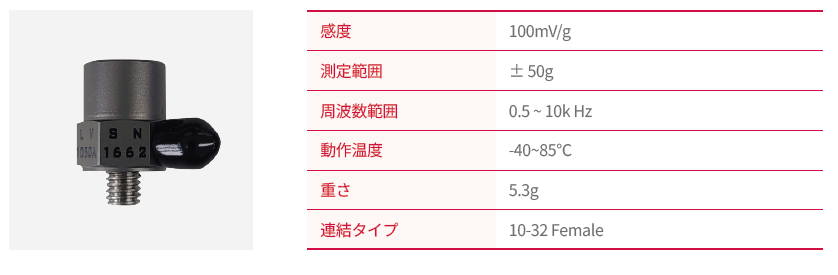

- 加速度計

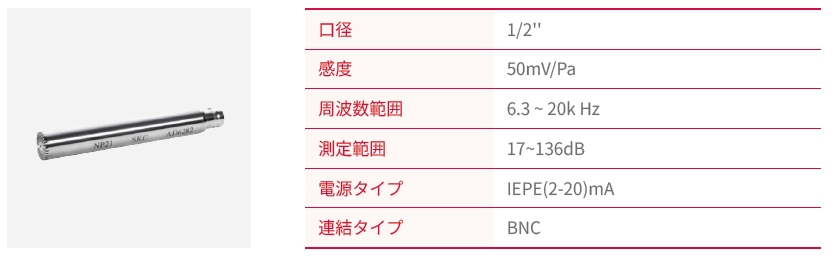

- マイクロフォン
ソフトウェア構成

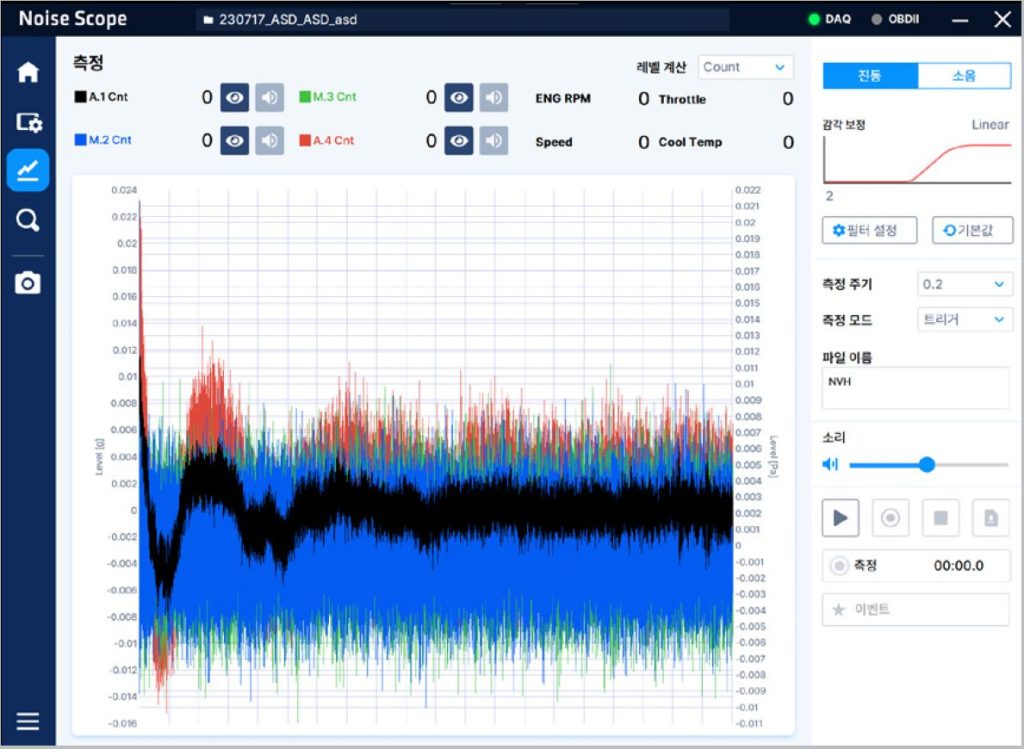

- データ収集
- ソフトウェア構成データ収集
- データ収集・セーブ
- リアルタイムで聴音
- イベント発生表示

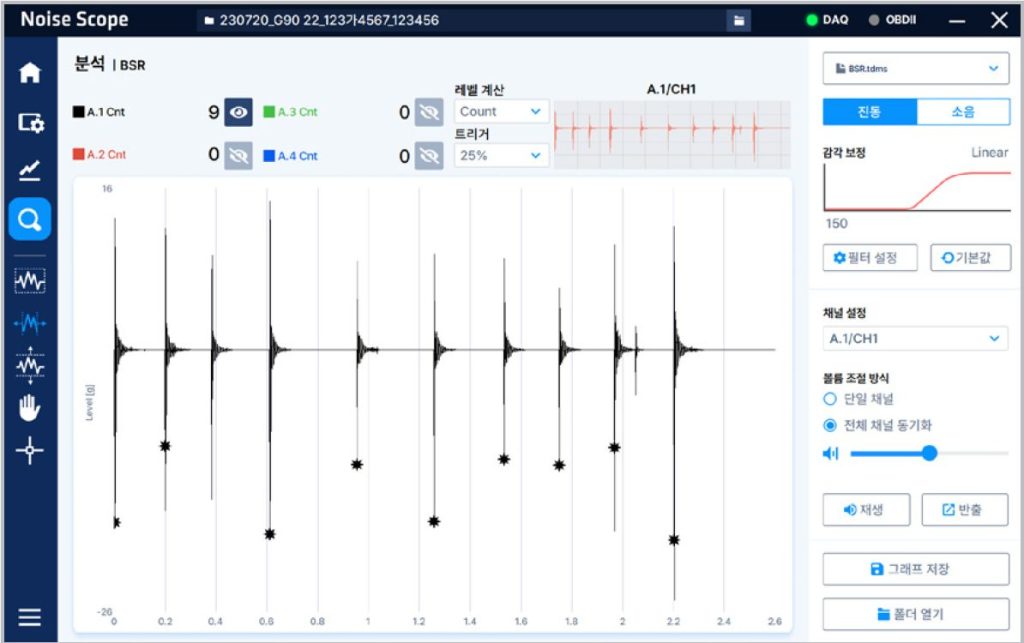

- BSR分析
- 信号フィルター適用
- 音源位置表示
- 信号聴音・出力

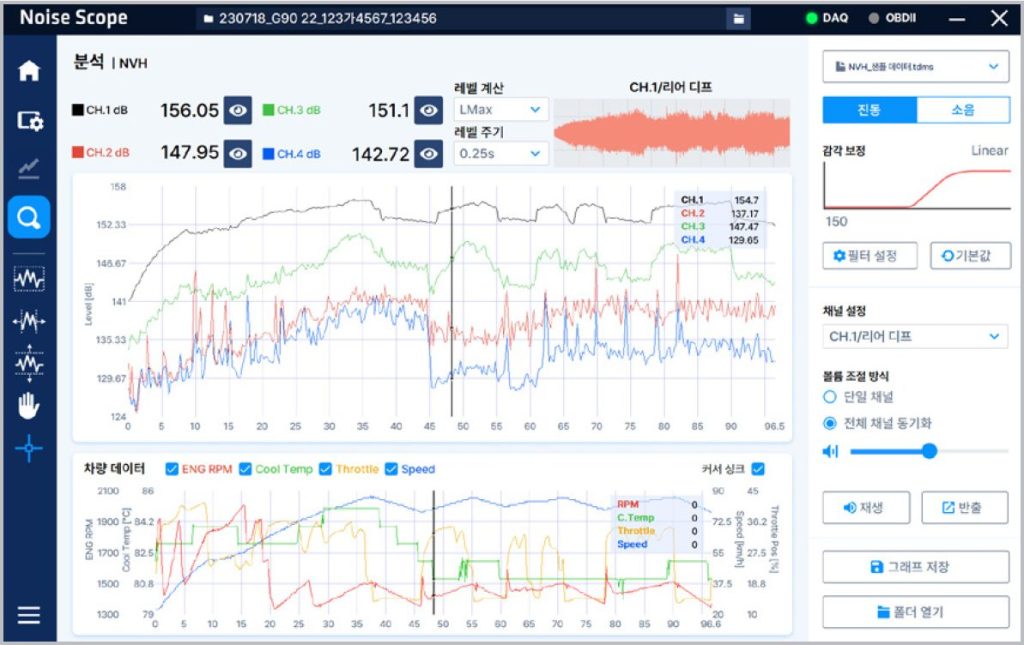

- NVH分析
- 聴感補正適用
- OBDデータ連動
- 音圧レベル分析
ソフトウェア機能

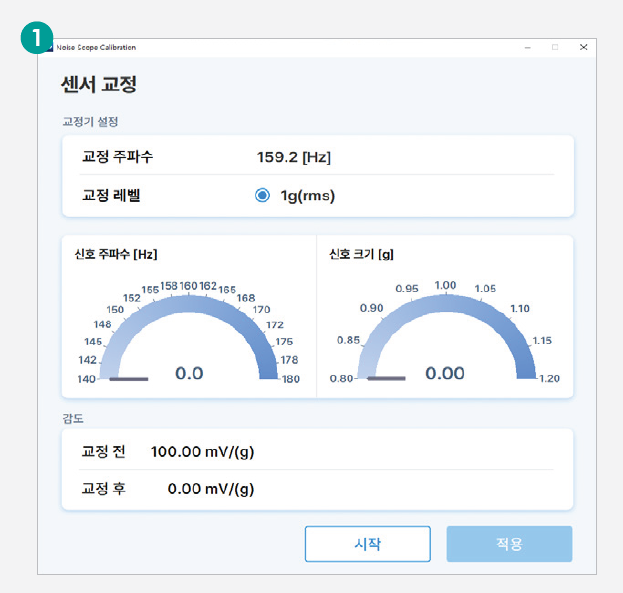

- 各チャンネル（振動・音響）のセンサーキャリブレーション対応
- 基準音圧レベルの選択(94dB, 114dB)
- dB Reference標準選択(ISO, KS)

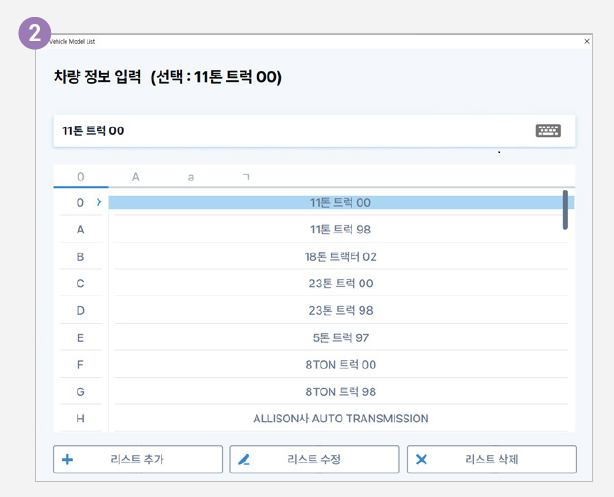

- 車両リスト管理機能対応
- 車両リストプリセット提供
- リスト追加・修正・除去を対応

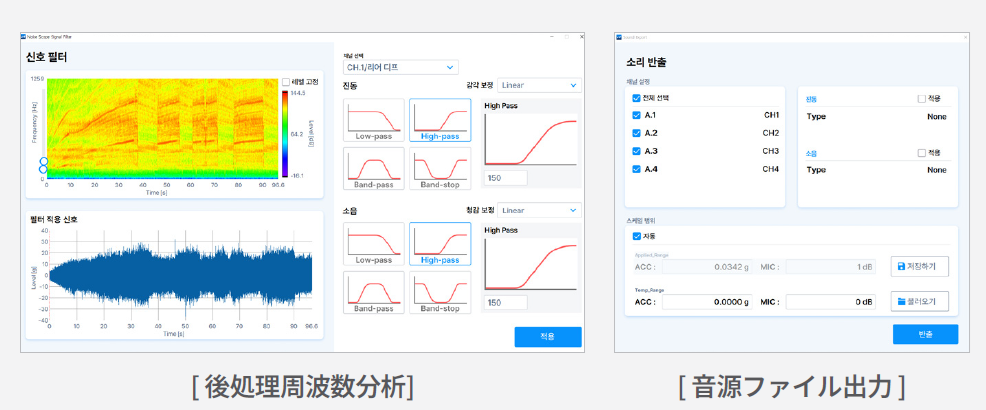

- 後処理分析-信号フィルターや音源出力
- 2Dスペクトログラム分析で周波数領域選択
- 選んだチャンネルを音源ファイルで出力可能
